一、用途
供工礦企業，化驗室科研單位作老化、烘焙、熔蠟、滅菌之用。
二、主要數據
型號
名稱 | 9101-0（S、A） | 9101-1（S、A） | 9101-2（S、A） | 9101-3（S、A） |
內室尺寸 | 350*350*350 | 350*450*450 | 550*450*550 | 600*500*750 |
溫度范圍 | 50-300℃ | |||
溫度波動 | ±2℃ | |||
電源電壓 | 220V 50HZ | |||
消耗功率 | 500W | 1000W | 1500W | 2000W |
載物托架 | 2塊 | 2塊 | 2塊 | 2塊 |
備注 | A：不銹鋼內膽S：智能數顯控溫儀，溫度波動度為±0.5℃ | |||
三、結構概述

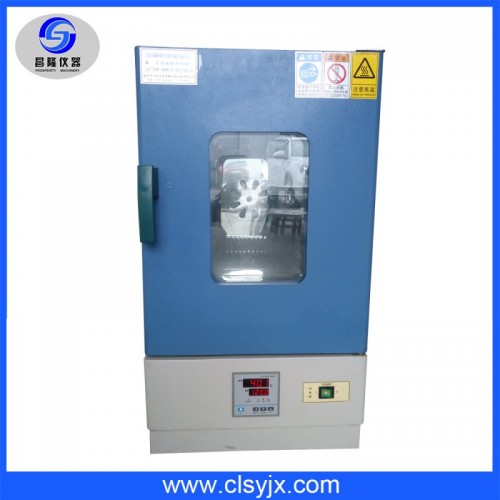

DHG-9101型鼓風干燥箱是在原101系列改型后的系列產品，此產品改型后節能、美觀實用，容積100升、140升、220升、640升四種規格。非規格可根據用戶要求特別加工，所有規格的干燥箱外殼體均采用優質鋼板焊接而成、表面烘漆，內室鋼板噴涂耐溫銀粉漆制成或不銹鋼制成，設有二至五層擱板。中間層填充超細玻璃棉隔熱。箱門設有雙層玻璃觀察窗，工作室與箱門連接處裝有耐熱石棉繩，以確保工作室與箱門之間密封。干燥箱的電源開關、控溫儀等均集中于箱體面前左側的控制處，立式控溫集中于箱體下方。
箱內加熱恒溫系統裝有風機、電加熱器、合適的風道結構和控溫儀組成，當接通電源時，風機同時運轉將直接置于箱內底部的電加熱器產生的熱量通過風控溫儀分為指示燈和數顯式，具有控溫精度高，設定溫度帶有保護裝置，數顯式具有跟蹤報警功能。
四、使用方法：
1、將被干燥的物品放入干燥箱內。關好箱門后接通電源。
2、把電源開關撥至“開”處，此時電源指示燈亮，數顯控溫儀有數字顯示。
3、調節控溫儀旋扭。設定溫度，加熱指示燈亮。開始進入加熱，控溫儀顯示箱內溫度。一般情況下，加90min后溫度控制進入恒溫狀態。（注意：智能型控溫儀參照下面“操作方法” ）。
第一次可設定70℃，等溫度設過沖開始回落后，再第二次設定80℃，這樣可降低甚至杜絕溫度過沖現象，使箱內溫度盡快進入恒溫狀態。
4、當所需工作溫度較低時，可采用二次設定方法，如需工作溫度80℃時，道向上排除，經過工作室內干燥物品在吸入風機，如此不斷循環使溫度達到均勻.
5、根據不同的物品，不同的濕度程度，選擇不同的干燥時間。
6、干燥結束后，把電源開關撥至“關”處，但不能馬上打開箱門取出物品，小心燙傷，可先打開箱門降低箱內溫度再取出物品。
五、注意事項
1、箱外殼必須有效接地，以確保使用安全。
2、使用完畢后應將電源關閉。
3、干燥箱無防爆裝置，不得放入易燃易爆的物品。
4、干燥箱應放在具有良好通風條件的室內，在其周圍不可放置易燃易爆的物品。
5、箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
6、箱內外應經常保持清潔。
7、當使用溫度在150℃~200℃時，關機后應先將箱門打開以降低箱內溫度。
六、故障處理
1、無電源 | 1、插頭未插好或斷線 2、熔斷器開路； | 1、插好插頭接好線； 2、更換熔斷器； |
2、箱內溫度不升 | 1、設定溫度低； 2、加熱器壞； 3、控溫儀壞； 4、循環風機壞； | 1、調整設定溫度； 2、換加熱器； 3、換控溫儀； 4、換風機； |
現 象 | 原 因 | 處 理 |
3、設定溫度與箱內溫度誤差大 | 1、溫度傳感器壞； 2、設定溫度微調器未調好； | 1、換溫度傳感器 2、調好微調器； |
4、超溫報警異常 | 1、設定溫度低； 2、控溫儀壞； | 1、調整設定溫度； 2、換控溫儀； |
七、裝箱清單
序號 | 類別 | 名稱 | 單位 | 數量 | 備注 |
1 | 文件 | 使用說明書 | 份 | 1 | |
2 | 文件 | 裝箱清單 | 份 | 1 | |
3 | 文件 | 合格證 | 份 | 1 | |
4 | 文件 | 質量跟蹤證 | 份 | 1 | |
5 | 附件 | 熔芯 | 只 | 2 |
